Le valvole a sfera, a differenza delle tipologie di valvole precedentemente citate, si avvale di un’azione di apertura e chiusura. Grazie ad una lava specifica, inoltre, compie una rotazione limitata ad un angolo di 90°. Le valvole a sfera possono essere azionate con attuatori pneumatici o con motori elettrici specifici per questa mansione, capaci di compiere un quarto di giro: in questa casistica le valvole a sfera saranno predisposte per accogliere gli attuatori, costruite quindi con una flangetta ISO 5211.
Valvola a sfera in ottone cromato a passaggio pieno con flangia di accoppiamento secondo DIN-ISO 5211. Stelo anti-espulsione con tenuta a V-rings VITON. Disponibile con (AFSSFDVOTM) e senza mounting pad per attuatore. Pressione da PN25 a PN40 in funzione del diametro, temperatura da −20°C a +120°C.

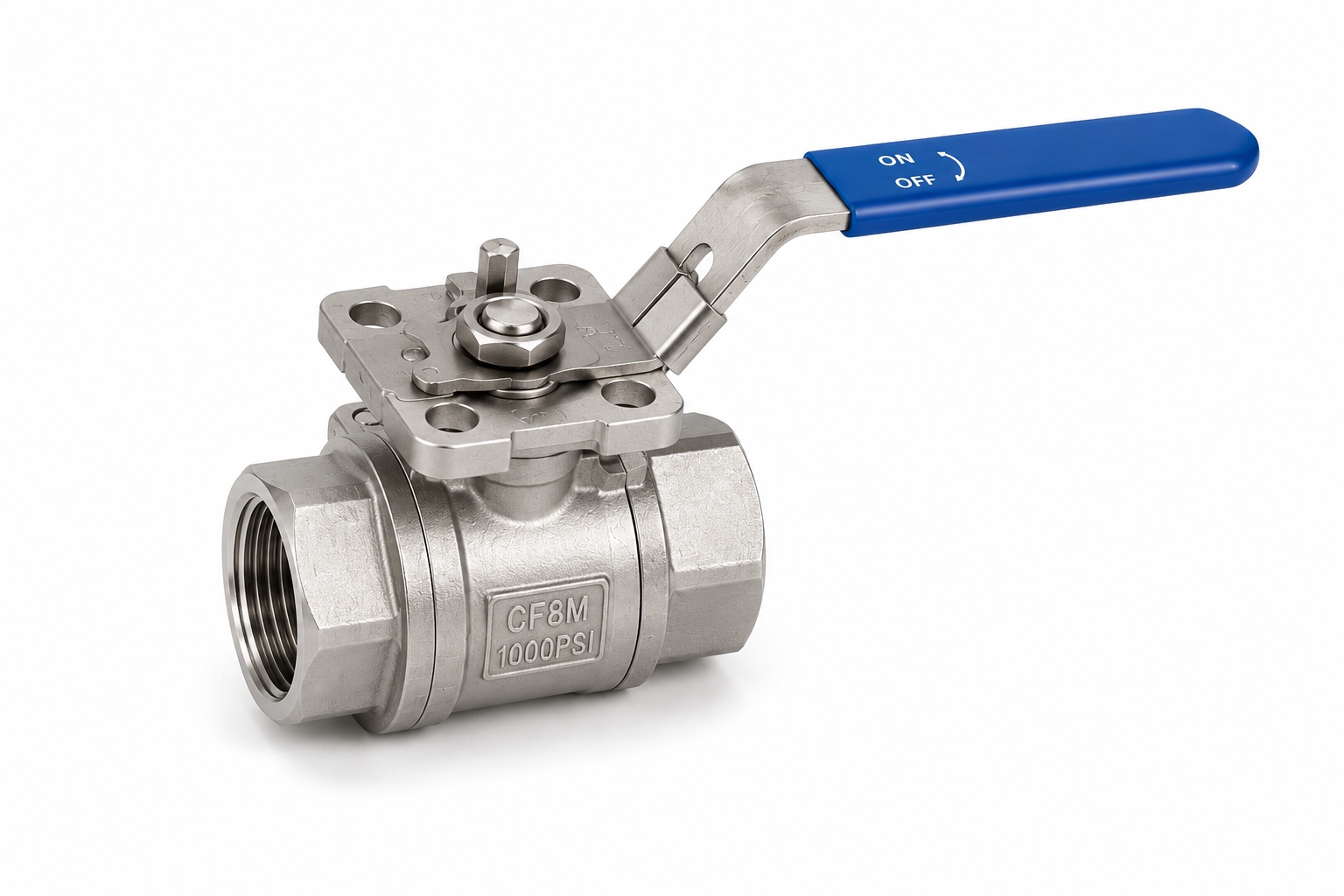

Valvola a sfera in unico corpo con flangia di accoppiamento ISO 5211. Pressione fino a PN63, temperatura da −25°C a +180°C. Ideale dove lo spazio è limitato e si richiede un montaggio diretto dell’attuatore.
Costruzione tripartita con tiranti che consente lo smontaggio e la manutenzione in linea senza rimuovere la valvola dall’impianto. Flangia ISO 5211, pressione fino a PN63, temperatura da −25°C a +180°C.

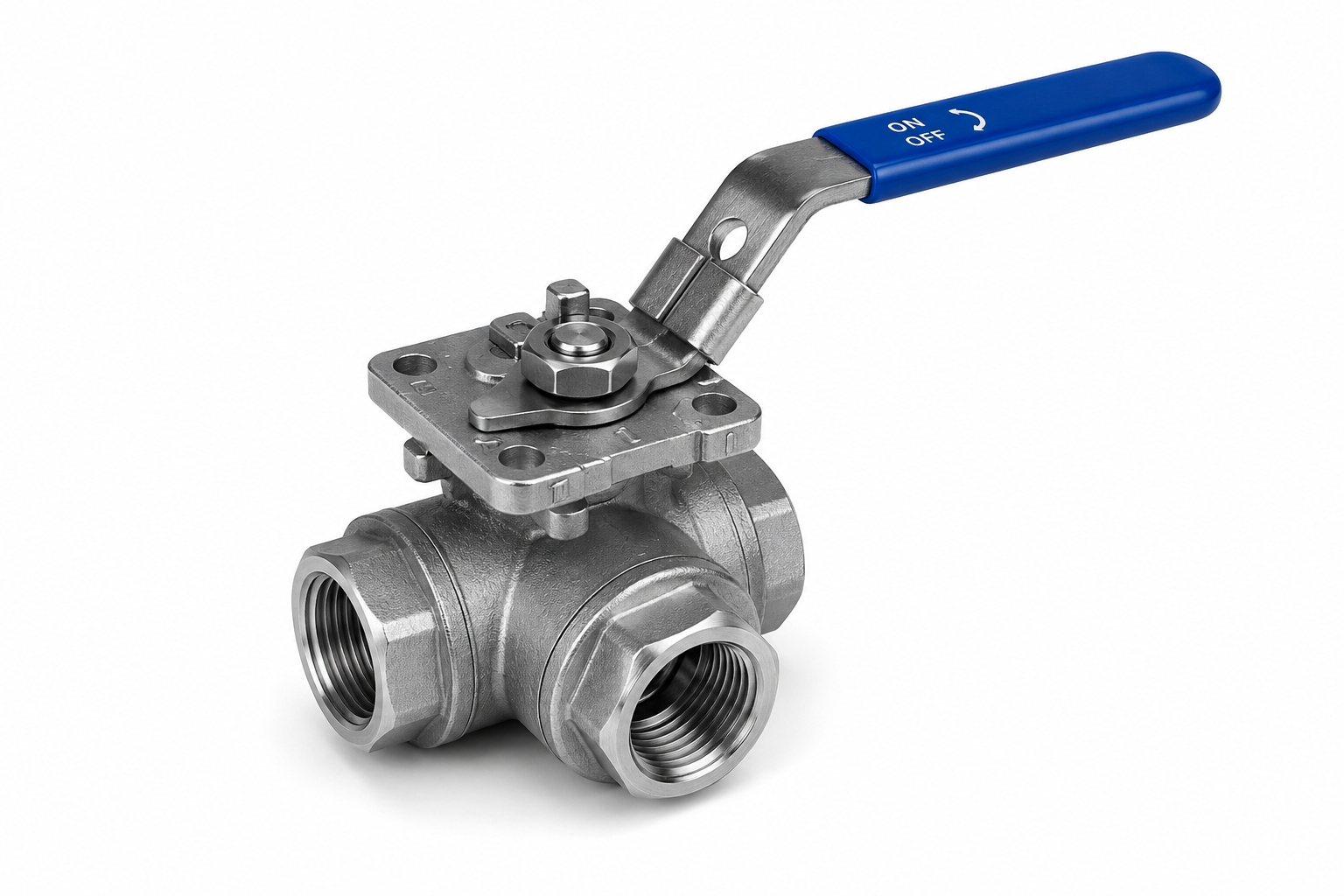

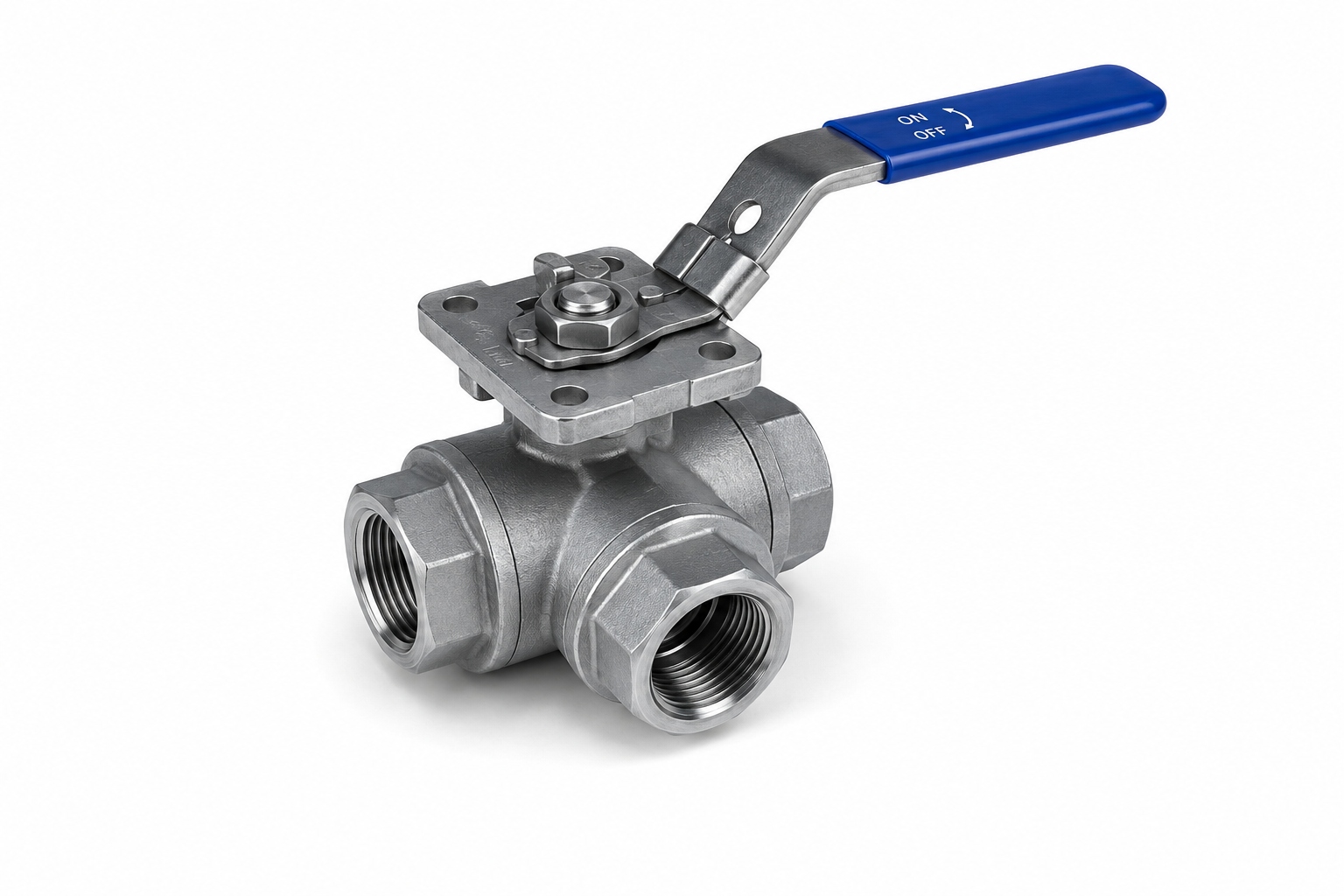

Valvole a sfera con tre connessioni per deviare (foratura a L) o miscelare/distribuire (foratura a T) il flusso. Flangia ISO 5211, pressione fino a PN64, temperatura da −20°C a +230°C.

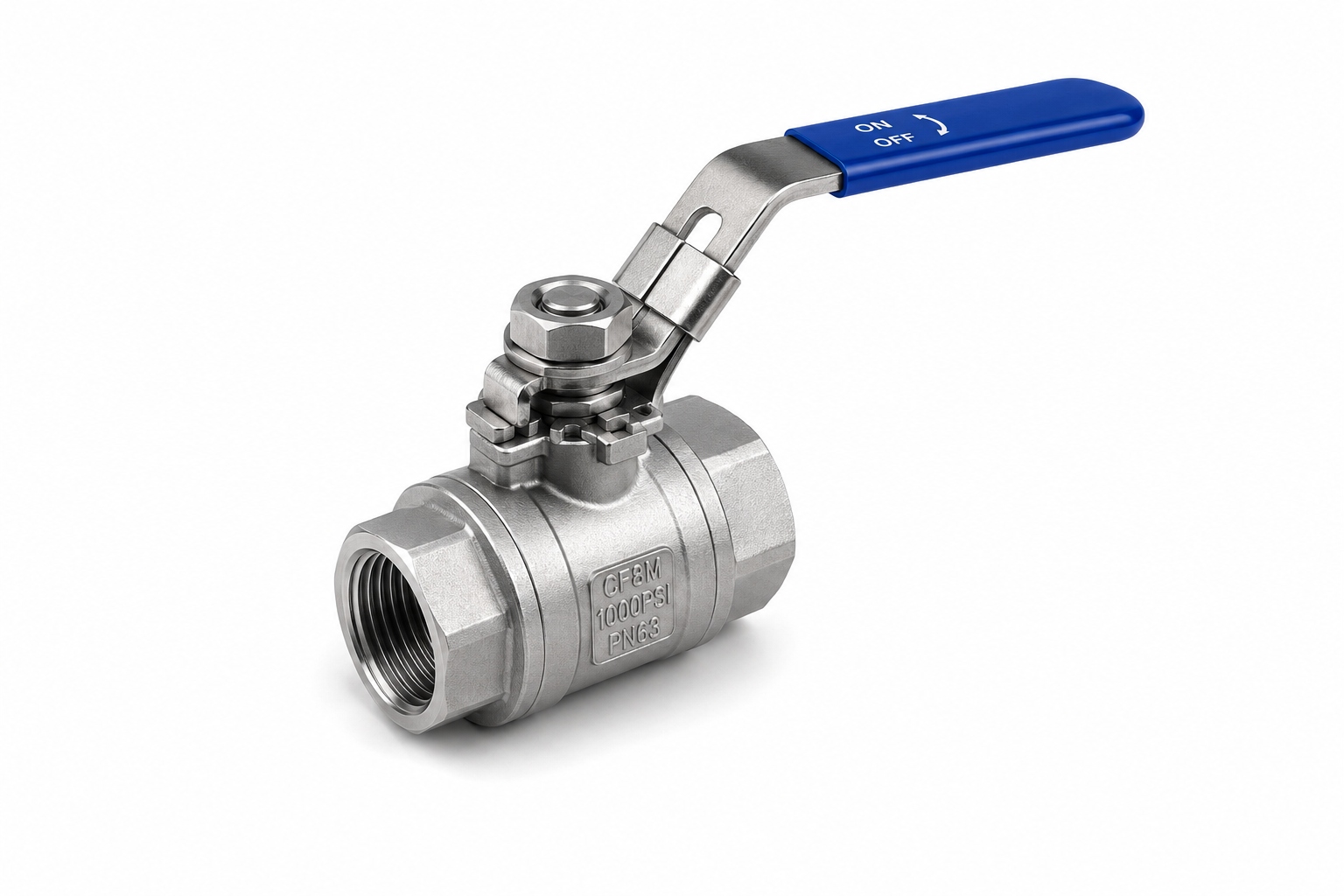

Valvola a sfera monoblocco filettata senza flangia di accoppiamento. Pressione fino a PN63, temperatura da −25°C a +180°C. Soluzione compatta ed economica per impianti che non richiedono il montaggio diretto di un attuatore.

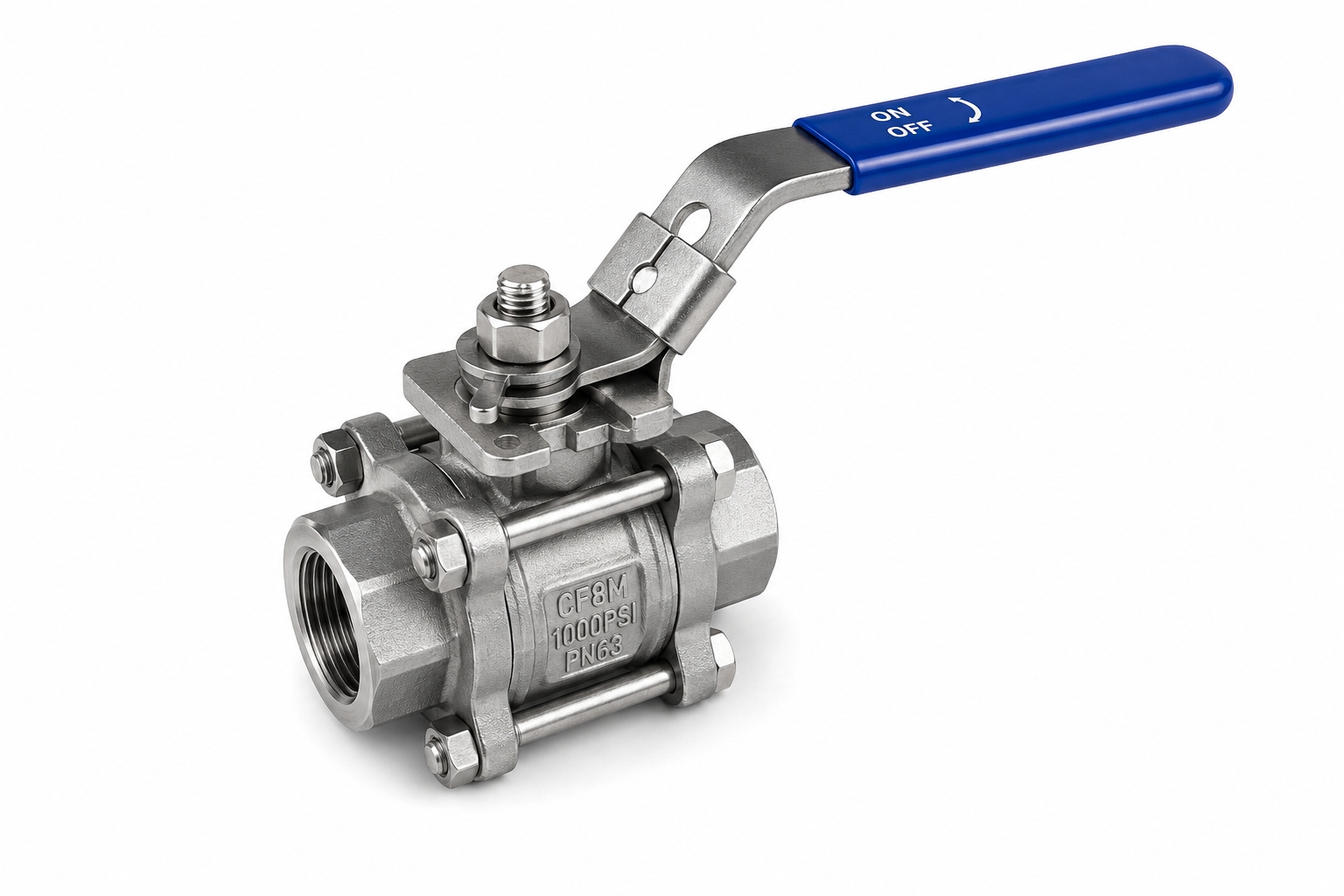

Costruzione tripartita con tiranti che consente lo smontaggio e la manutenzione in linea senza rimuovere la valvola dall’impianto. Filettata, senza flangia ISO 5211. Pressione fino a PN63, temperatura da −25°C a +180°C.
Valvola a sfera 3 pezzi tirantata con connessioni a saldare di tasca secondo ANSI B16.11 e DIN3239. Pensata per impianti ad alta sollecitazione meccanica e vibrazionale dove la connessione filettata non è sufficiente. Pressione fino a PN63, temperatura da −25°C a +180°C.

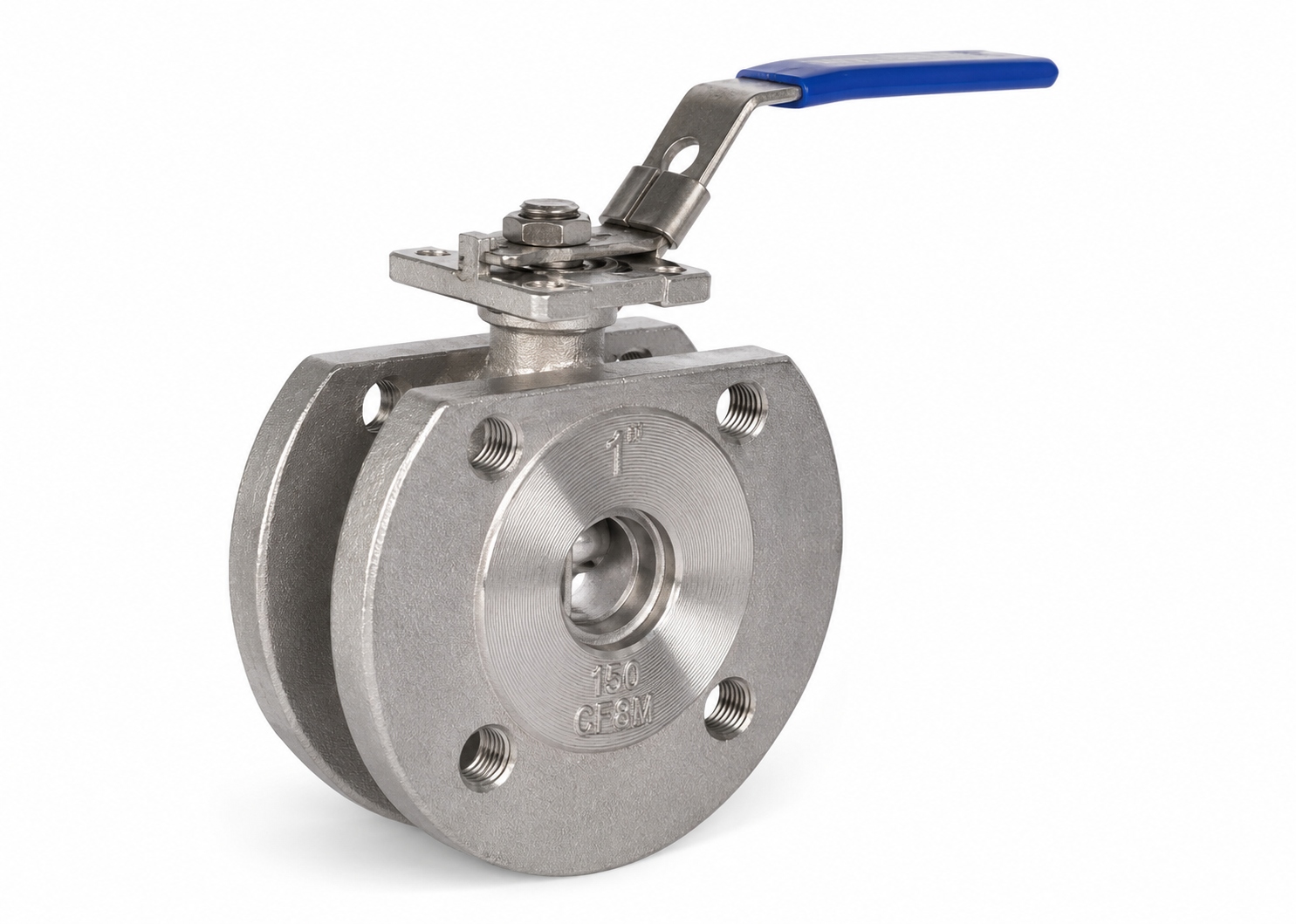

Valvola a sfera a montaggio Wafer da installare direttamente a sandwich tra le flange della tubazione, senza necessità di raccordi aggiuntivi. Flangia secondo DIN 2543/2544/2545, mounting pad ISO 5211. Pressione da PN16 a PN40 in funzione del diametro, temperatura da −25°C a +180°C.
Queste componenti possono essere composte da diversi materiali a seconda dell’impiego a cui la valvola sarà destinata. Possiamo dunque trovare sul mercato valvole a sfera in ottone, bronzo, ghisa grigia, acciaio al carbonio o acciaio inossidabile 316. Per quanto riguarda invece le connessioni, troviamo connessioni standard filettate gas ISO 228, filettate NPT, flangiate PN16-PN25-PN40. Si possono inoltre adottare, solo su valvole con materiali in acciaio al carbonio e in acciaio Inox 304/316, connessioni SW a saldare di tasca e connessioni BW a saldare di testa. Le valvole a sfera, generalmente, vengono scelte per il loro passaggio libero a luce totale, considerando questo dato direttamente proporzionale al suo DN (se il DN fosse 25 il foro della sfera avrà un diametro di 25mm), senza nessuna opposizione che produrrebbe una perdita di carico. Le valvole a sfera hanno normalmente funzione a due, tre o quattro vie. La sfera in particolare può essere forata a L, a T o a croce, soluzione, quest’ultima che permette di ottenere una funzione deviatrice. Le valvole a sfera, grazie alla loro semplicità di realizzazione e alla capacità di permettere un passaggio totale del fluido, trovano sul mercato numerose forme di applicazione, dal panorama civile e industriale fino ad arrivare al mondo dell’oil & gas e al settore petrolchimico.
Le tenute delle valvole a sfera sono, di solito, realizzate adottando come materiale il PTFE vergine o caricato in fibra di vetro (o grafite). Quest’ultima caratteristica cambia a seconda della temperatura a cui la valvola (e quindi la sua tenuta) sarà sottoposta all’interno dell’impianto. Come abbiamo accennato precedentemente, il movimento della valvola a sfera avviene grazie ad una rotazione di 90° e importante è anche ricordare che le guarnizioni compresse sulla sfera, così come le tenute sull’albero, non hanno una caratteristica lunga durata, anzi, si parla di un ciclo vitale di approssimativamente 250000 giri o movimenti: per questo motivo è necessario programmare, quando si decide di acquistare questi prodotti, una manutenzione preventiva.
