Le valvole a farfalla WAFER e LUG, come le valvole a sfera, operano con una rotazione di 90°. Caratterizzate da spessore ridotto e ingombro contenuto, offrono un ottimo rapporto qualità/prezzo. Sono composte da quattro elementi principali: corpo valvola (in diversi materiali), disco di apertura/chiusura, albero centrale che trasmette il movimento al disco tramite leva, attuatori pneumatici o elettrici, e manicotto di tenuta in elastomeri NBR, BUNA, EPDM, VITON o PTFE.
Disponibili da DN 40 a DN 1600, sono dotate di leva manuale a dieci posizioni per la parzializzazione del flusso fino a DN 200, e di riduttori ad ingranaggi con volantino (dimensione variabile in base al DN) per apertura/chiusura parzializzata. Per la gestione automatica è sufficiente sostituire la leva con attuatori pneumatici, elettrici o oleodinamici.
Valvola a farfalla WAFER in versione compatta, progettata per l’installazione tra flange PN6, PN10, PN16 e ANSI 150. Disponibile da DN 40 a DN 300 (da 1½” a 12″), è equipaggiata con leva in alluminio per una gestione manuale leggera e pratica. Ideale dove lo spazio è limitato e si richiede un componente affidabile con ottimo rapporto qualità/prezzo.

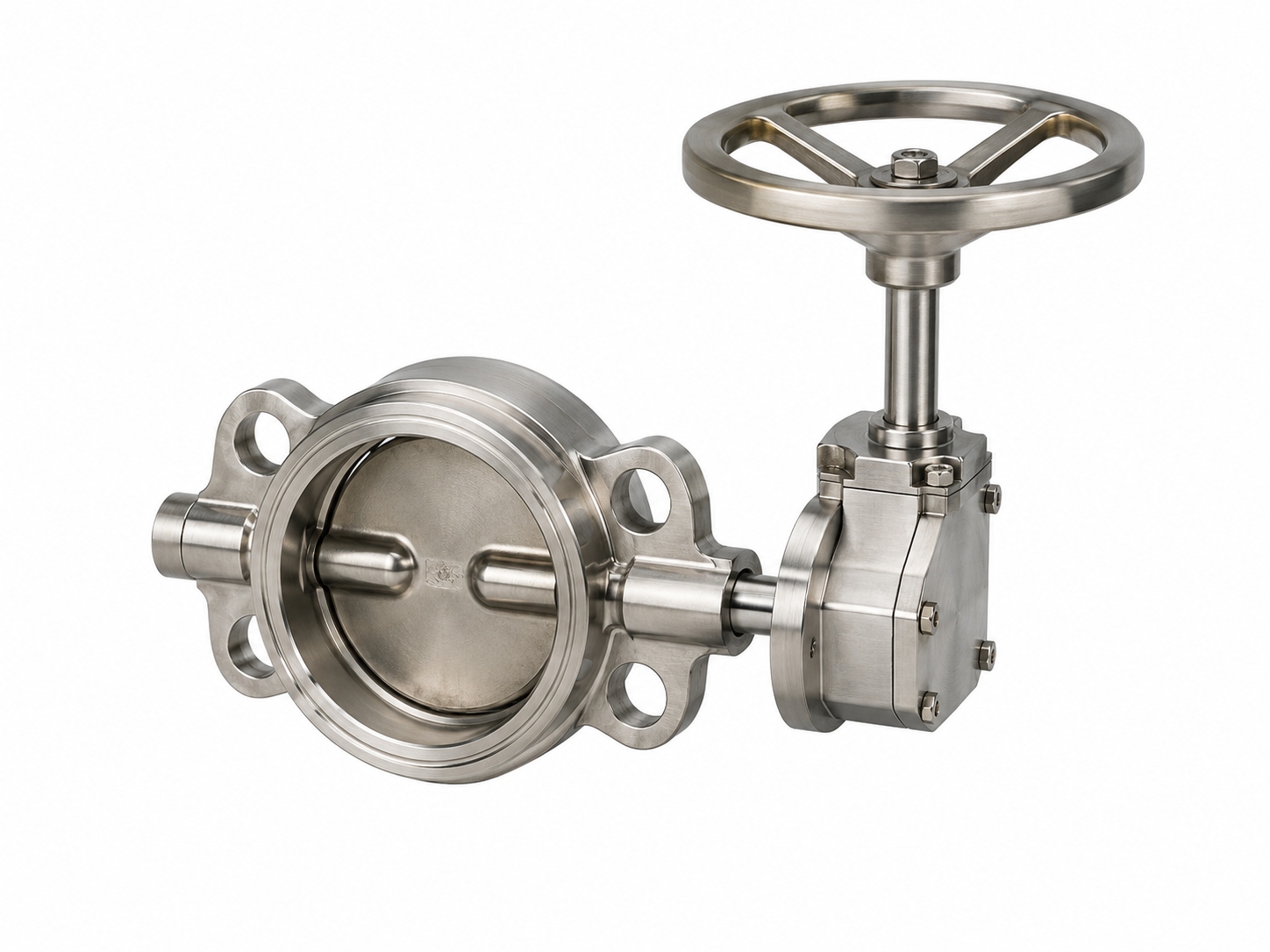

Valvola a farfalla in versione WAFER equipaggiata con riduttore ad ingranaggi e volantino, progettata per l’installazione tra flange PN6, PN10, PN16 e ANSI 150. Disponibile da DN 40 a DN 300, combina la compattezza tipica della versione WAFER con la praticità del riduttore, che consente una regolazione fluida e precisa del flusso anche su diametri maggiori. Conforme alle norme ASME B16.34, UNI EN 1092-1, UNI EN12226-1 e API 609.

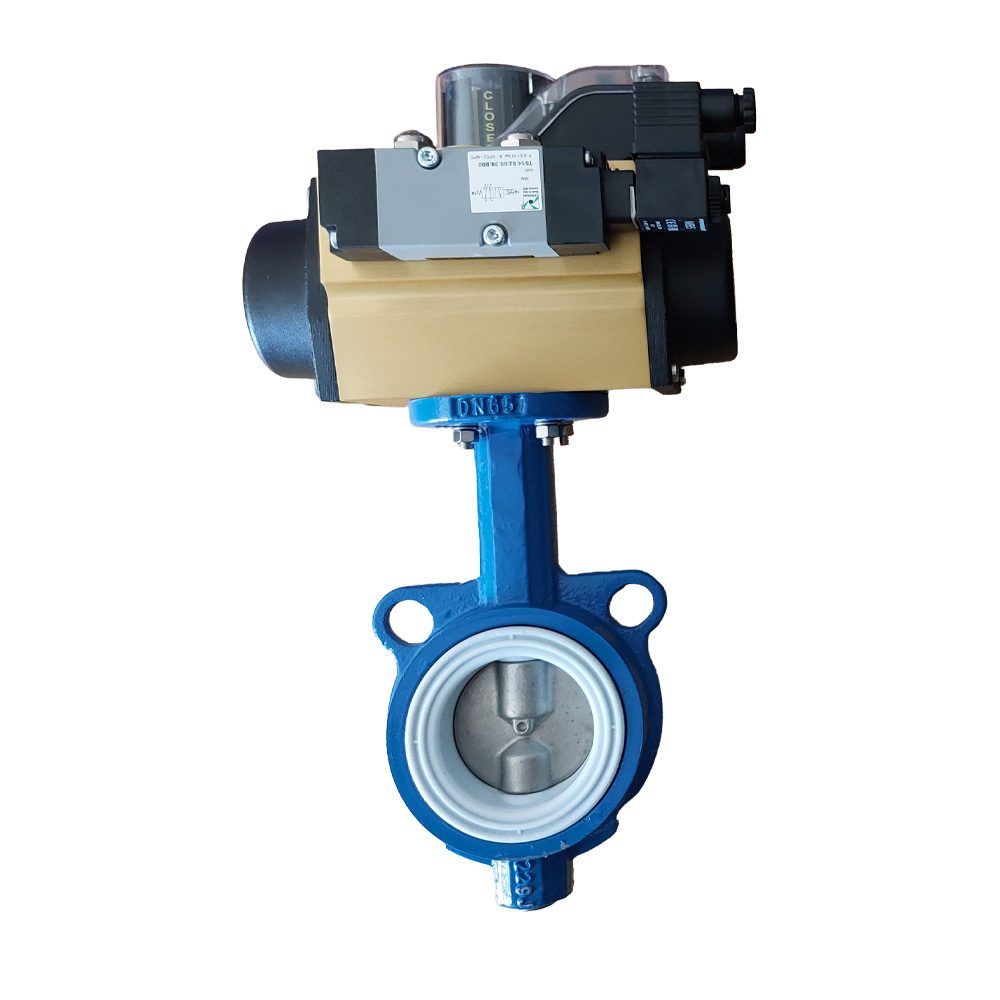

Valvola a farfalla in versione WAFER equipaggiata con attuatore pneumatico a rotazione 90°, progettata per l’installazione tra flange PN6, PN10, PN16 e ANSI 150. Disponibile da DN 40 a DN 300, combina la compattezza della versione WAFER con l’automazione pneumatica, con alimentazione minima a 5 bar. Disponibile nelle versioni a semplice effetto (SR) e doppio effetto (DA). Conforme alle norme UNI EN 1092-1, UNI EN12226-1 e API 609.
Valvola a farfalla LUG con corpo flangiato, progettata per l’installazione tra flange PN6, PN10, PN16 e ANSI 150. Disponibile da DN 40 a DN 300, è dotata di leva manuale a più posizioni per la parzializzazione del flusso. Conforme alle norme ISO 5211, UNI EN 1092-1 e UNI EN12226-1.

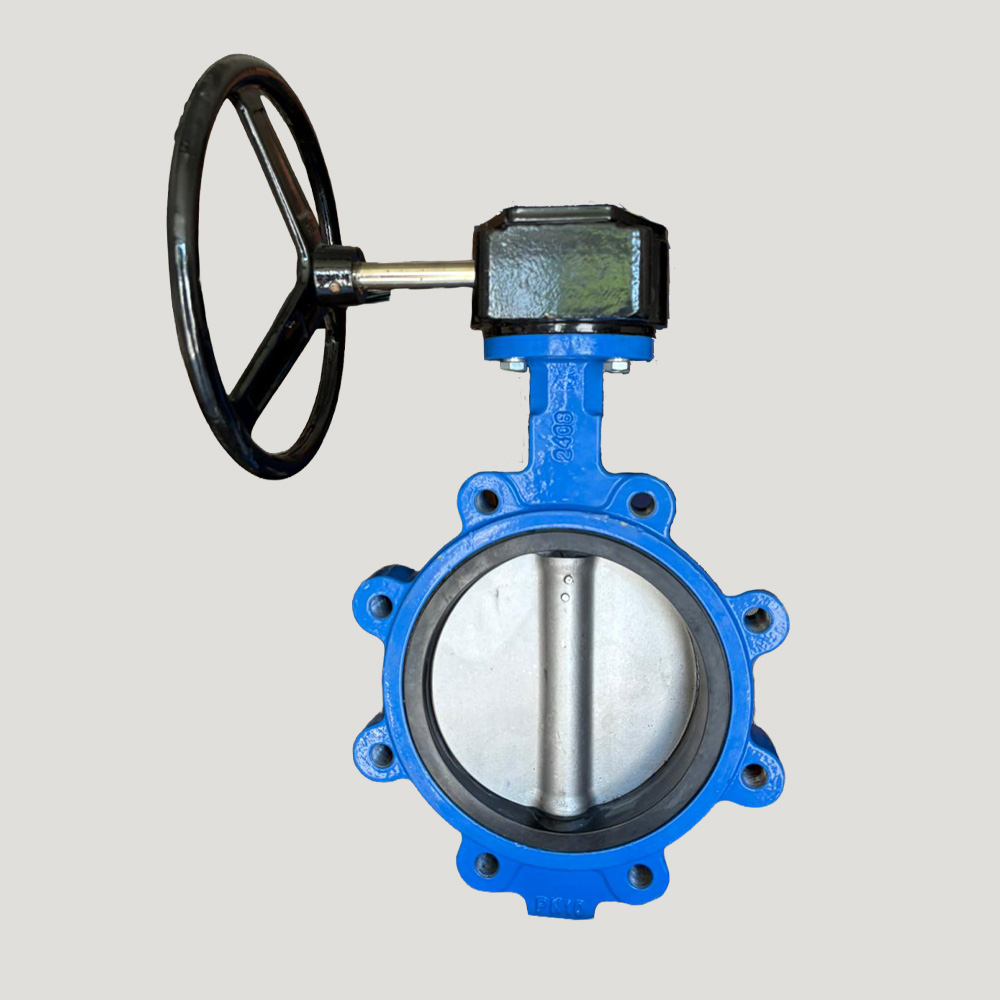

Valvola a farfalla in versione LUG equipaggiata con riduttore ad ingranaggi e volantino, progettata per l’installazione tra flange PN6, PN10, PN16 e ANSI 150. Disponibile da DN 40 a DN 300, il riduttore garantisce una manovrabilità precisa e riduce lo sforzo necessario all’apertura e chiusura, rendendola ideale per applicazioni su tubazioni di medio-grande diametro. Conforme alle norme ASME B16.34, UNI EN 1092-1, UNI EN12226-1 e API 609.
Valvola a farfalla in versione LUG equipaggiata con attuatore pneumatico a rotazione 90°, progettata per l’installazione tra flange PN6, PN10, PN16 e ANSI 150. Disponibile da DN 40 a DN 300, l’attuatore pneumatico garantisce una gestione automatica rapida e affidabile del flusso, con alimentazione minima a 5 bar. Disponibile nelle versioni a semplice effetto (SR) e doppio effetto (DA). Conforme alle norme ASME B16.34, UNI EN 1092-1, UNI EN12226-1 e API 609.
Le valvole a farfalla si dividono in due versioni principali: WAFER e LUG. La versione WAFER viene serrata tra due flange tramite lunghe viti passanti, formando un insieme compatto e a tenuta totale. La versione LUG, invece, dispone di fori filettati sul corpo che permettono di avvitare le flange direttamente alla valvola con viti corte: questo consente di rimuovere una sezione dell’impianto per manutenzione o pulizia senza dover svuotare l’intero circuito.
Per applicazioni con temperature e pressioni elevate è preferibile scegliere valvole con disco a doppio o triplo eccentrico e tenute metalliche, più adatte a condizioni gravose rispetto alle tradizionali tenute a manicotto.
Indipendentemente dalla versione, le valvole a farfalla richiedono fluidi puliti e privi di impurità solide: eventuali particelle presenti al momento della chiusura potrebbero danneggiare il disco e comprometterne la tenuta. A parità di DN, rimangono tuttavia una delle soluzioni più convenienti sul mercato rispetto ad altre tipologie di valvole.
