Pneumatica
La pneumatica è una tecnologia che utilizza gas compressi per generare e trasmettere energia. Impiegata in vari settori, sfrutta componenti come valvole pneumatiche ed elettrovalvole per controllare il flusso d'aria. I cilindri pneumatici trasformano l'energia in movimento meccanico, permettendo l'automazione di processi industriali. Il trattamento dell'aria, che include filtrazione e regolazione della pressione, è essenziale per garantire l'efficienza e la longevità dei sistemi pneumatici, riducendo l'usura e prevenendo malfunzionamenti.
Valvole Pneumatiche
L’ampia gamma delle valvole che trattiamo comprende:
- valvole ad azionamento manuale;
- valvole ad azionamento pneumatico;
- valvole ad azionamento meccanico;
- valvole ausiliarie;
- accessori per il controllo dell’aria.
Tra le valvole a comando meccanico e manuale che proponiamo la serie di microvalvole 104 è realizzata per garantire un ottimo prodotto economico da affiancare alla versione 105, per un più facile uso e una riduzione delle dimensioni. Disponibili nelle versioni a 2 e 3 vie, normalmente aperte o chiuse, costituiscono un’ottima scelta per il cliente finale. Queste valvole permettono azionamenti a pulsante (digitale, sporgente o d’emergenza, a leva (unidirezionale o rullo), a selettore (a leva corta, lunga o a chiave) e pneumatici.
Le serie 200 comprendono diverse tipologie di microvalvole e di valvole con numerosi tipi di azionamento e connessioni da G 1/8" fino a G 1".
Vengono raggruppate in questa parte del catalogo le valvole ad azionamento pneumatico perchè hanno condizioni di impiego analoghe alle elettrovalvole; ciò deriva dal fatto che il segnale di commutazione è remoto, come nel caso di un segnale elettrico e non diretto come nelle valvole manuali o ad azionamento meccanico. In questa prima parte vengono richiamate tutte le valvole ad azionamento pneumatico utilizzabili solo ad impiego singolo e non montabili su alcuna base o piastra multipla ma solo su un eventuale collettore che raggruppi l'ingresso in alimentazione. Nella serie 800 si potranno trovare analoghi tipi di valvola con impiego sia singolo che su base.

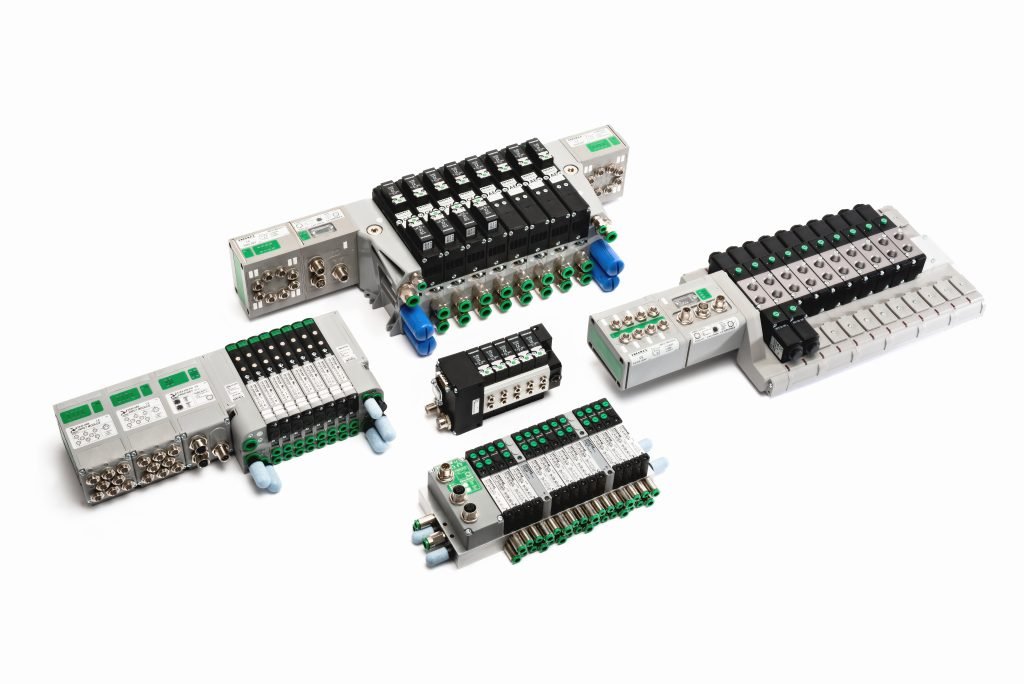

Elettrovalvole e sistemi seriali
L’interfaccia tra pneumatica ed elettronica è rappresentata dalle elettrovalvole a comando diretto. Esse, infatti, possono essere azionate da un segnale elettrico e generare successivamente un segnale pneumatico, utilizzabile per il comando di distributori pneumatici di ampia portata o utenze più ridotte.
Le elettrovalvole possono avere numerosi impieghi. Pneumax propone in merito componenti miniaturizzati, con ingombri estremamente ridotti e di basso assorbimento, così come offre un’ampia selezione di elettrovalvole di elevata portata e potenza per impieghi più importanti.
Le elettrovalvole a comando diretto (Serie 300) si distinguono per dimensioni d’ingombro, estremamente ridotte grazie alla loro forma costruttiva, adatta ad essere montata, singola o in batteria, in spazi anche molto ristretti. La portata notevole (rispetto alla grandezza) e la velocità elevata, le rendono perfette per molti settori, adatte a numerosi fluidi compatibili con i materiali della valvola e all’aria compressa.
Le elettrovalvole (Serie 400) sono valvole a due stadi, dove una prima a comando diretto (serie 300) comanda pneumaticamente la seconda, principale per potenza. Sono quindi valvole comandate elettropneumaticamente, adatte ad applicazioni in spazi ridotti.
Nonostante l’unico segnale di comando derivi da una fonte elettrica, l’aria per il pilotaggio viene derivata normalmente dall’ingresso della valvola principale (autoalimentazione).
Caratterizzate da prezzo competitivo, ottime prestazioni e versatilità data dall’ingombro ridotto, gli elettrodistributori Compatti M5 singoli e per collettori (Serie 800) si affermano come componenti perfette per numerosi campi d’azione.
Le valvole ed elettrovalvole ad otturatore (serie 700/t700/n776) sono adatte a grosse portate, utilizzate per aria compressa e vuoto (serie 700). Simili alle valvole a spola nel funzionamento con aria compressa e adattabili anche al vuoto prestando particolare attenzione alla tipologia scelta e al collegamento con la pompa.
La serie di valvole ed elettrovalvole ad otturatore G1/2" e G3/4 (Serie T700) è l’evoluzione della versione in Zama, con componenti sviluppati su materiale termoplastico ad alta resistenza.
La serie di valvole ed elettrovalvole ad otturatore N776 da G1 ½, invece, è la diretta evoluzione della serie 776. La membrana a rotolamento introdotta al posto del pistone tradizionale riduce gli attriti e con questi anche l'usura della guarnizione.
Sono valvole ed elettrovalvole pilotate elettricamente o pneumaticamente, utilizzate principalmente per azionare attuatori rotanti e in generale ovunque sia presente un piano di posa a norme NAMUR.
I distributori ed elettrodistributori - Taglia 10/18/26mm (Serie 2000), sono studiati e realizzati per integrare la pneumatica con l’elettronica di comando e/o sistemi seriali. In particolare, ha rilievo la loro facilità di assemblaggio in gruppi o isole complete di connessione elettrica integrata, per facilitare e velocizzare il loro cablaggio e collegamento.
La nuova serie di elettrodistributori ISO 15407-2 (Serie 2700) è disponibile in 26mm, per una portata nominale da 1000 NI/min circa.
Le elettrovalvole Enova Serie 2300 sono caratterizzate da ottime prestazioni e dimensioni compatte, rappresentando, con il loro design innovativo, gli straordinari risultati ottenuti negli ultimi anni da Pneumax SpA.
Le elettrovalvole Optyma32-S/F/T si collocano sul mercato come ampliamento della selezione “Optyma” in misure più piccole di 12,5mm. Questi prodotti sono caratterizzati dall’assemblaggio classico della gamma di appartenenza, su base modulare, che integra all’interno la completa gestione di segnali elettrici di comando.
La serie 2400, in particolare, crea una nuova famiglia di elettrovalvole per l’assemblaggio su base modulare, con l’introduzione di una connessione elettrica. Infine, la serie 2500 (anche chiamata Optyma32) si specializza ancor di più con la versione “T”, caratterizzata, sulla sottobase, dalle connessioni pneumatiche di utilizzo.
Cilindri pneumatici
Noi di Airfluid Solutions offriamo numerose tipologie di cilindri, tra cui cilindri pneumatici ISO standard, cilindri oleopneumatici, cilindri compatti, microcilindri e cilindri senza stelo, su cui potrete facilmente montare dei finecorsa magnetici, per rilevare la posizione del pistone.
Una gamma completa di cilindri pneumatici a partire da alesaggio Ø4 mm fino a Ø250 mm. Sono disponibili in diverse tipologie: cilindri a norme CNOMO-CETOP-ISO 15552 a tiranti o con tubo profilato serie 1300, cilindri senza stelo serie 1600, cilindri oleopneumatici serie 1450-1463, microcilindri della serie 1200, regolatore idraulico di velocità serie 1400, cilindri compatti serie 1500 ed infine la serie 6000 inerente ai componenti per la manipolazione quali pinze, cilindri compatti guidati, slitte e attuatori rotanti.
I finecorsa magnetici, o sensori, da montare sui cilindri, sono utilizzati per rilevare la posizione del pistone. Investiti dal campo magnetico generato dal magnete permanente del pistone, il finecorsa emette un segnale elettrico utilizzabile per il comando diretto di elettrovalvole, relè o per poter dialogare con sistemi elettronici di governo della macchina.

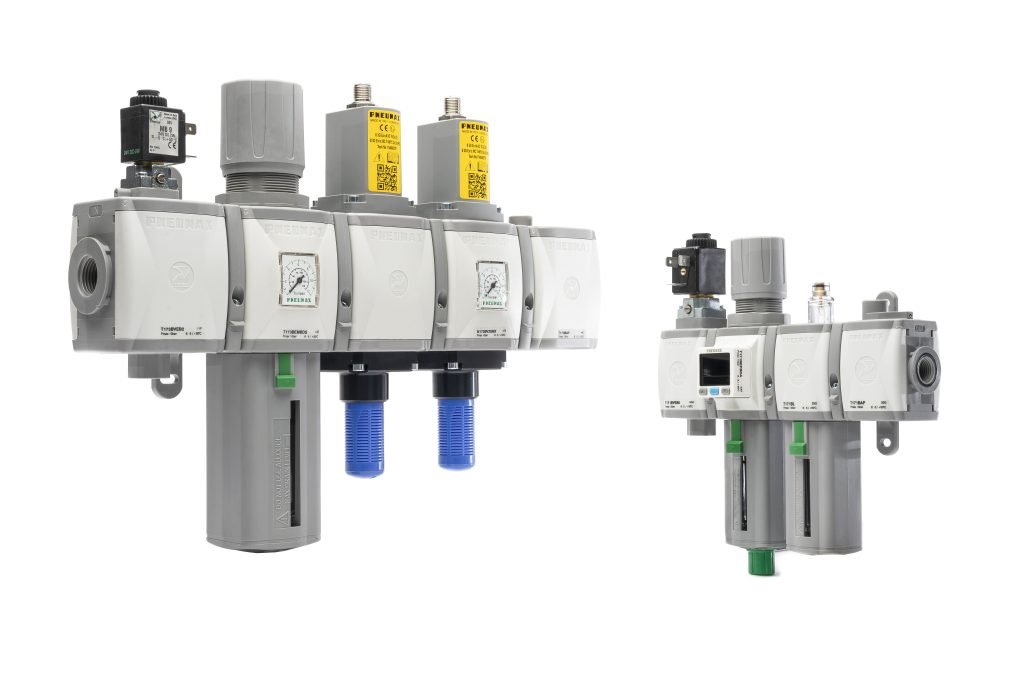

Trattamento Aria e tecnologia proporzionale
In questa sezione vi proponiamo una selezione di gruppi per il trattamento dell’aria compressa marchiati Pneumax dalle caratteristiche sorprendenti, facili da installare, con un’ottima flessibilità, dal design innovativo a un prezzo contenuto.
L’aria compressa va distribuita e trattata per renderla adatta alle apparecchiature pneumatiche che alimenterà, ovvero separare quei corpi estranei ed eliminare le impurità tramite filtrazione. Non si deve poi dimenticare l’importanza dell’olio lubrificante da fornire, quando necessario, in forma di nebbia o micronebbia, alle parti in movimento.
Una corretta preparazione dell’aria compressa permette una durata e una sicurezza dell’impianto ottimale per ogni necessità. Per questo motivo offriamo un’ampia selezione di gruppi modulari per il trattamento dell’aria compressa, che garantiscono una notevole scelta di variabili.
Flessibilità, design, facilità di installazione, prestazioni ed economicità sono solo alcune delle caratteristiche della nuova gamma di gruppi per il trattamento dell’aria compressa PNEUMAX. La nuova serie AIRPLUS nasce e si sviluppa con una particolare attenzione alla facilità e velocità di installazione, insieme con il miglioramento delle prestazioni e l’introduzione di soluzioni tecniche di ultima generazione.
Le ultime applicazioni industriali richiedono prestazioni sempre più elevate dei componenti pneumatici, per questo nel caso di cilindri pneumatici, si deve intervenire sui parametri che determinano la velocità con cui si muove lo stelo e la forza generata. Per gli attuatori rotanti il discorso non sarà diverso, ma si farà riferimento non più alla forza ma al movimento torcente.
Quando la spinta di un attuatore pneumatico non è sufficiente a portare a termine la sua funzione si ricorre, laddove possibile, a un aumento della pressione di esercizio, o, se la struttura della macchina lo permette, a un attuatore di alesaggio superiore. Se questa soluzione non risulta possibile, un moltiplicatore di pressione può essere un’ottima alternativa capace di aumentare la pressione di un tratto del circuito senza però procedere a una sostituzione dell’attuatore.

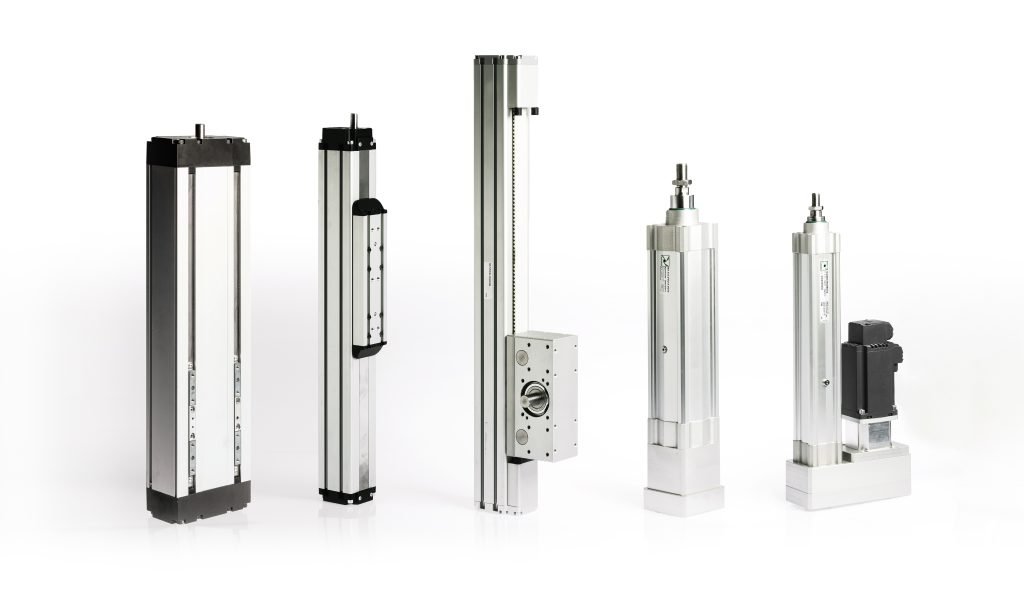

Attuazione elettrica
Proponiamo assi elettrici Serie 18T con trasmissione a vite a ricircolo di sfere o a cinghia dentata in numerose taglie e tipologie, adatte alla gestione di diversi carichi mantenendo alti livelli di affidabilità e precisione. Questa selezione si compone di attuatori a profilo quadro con carrello doppio o singolo, con doppia guida esterna, tavole lineari compatte con doppia guida parallela o con guida singola e assi per applicazioni verticali con motore fissato alla scatola di trasmissione.
Disponibili in diverse misure (32,40,50,63), i cilindri elettrici Serie 1800 con vite a ricircolo di sfere possono essere richiesti con o senza motore, nelle due tipologie in parallelo o in linea. Questi cilindri sono creati per motori Siemens ma, se richiesto, possiamo fornire un kit di assemblaggio adatto a ogni tipo di motore.
Tecnologia del vuoto
L’offerta Pneumax comprende una gamma completa di componenti per applicazioni che utilizzano la tecnologia del vuoto: dalla manipolazione alla gestione dei processi dove è richiesta una regolazione proporzionale del grado di vuoto. Tutti i componenti Pneumax sono realizzati con materiali accuratamente selezionati per garantire le migliori performance e la più alta affidabilità.
L’offerta Pneumax è completa di numerose componenti per applicazioni legate alla tecnologia del vuoto, come la manipolazione o gestione dei processi in cui è necessaria una regolazione proporzionale del grado di vuoto. Questi prodotti sono realizzati in materiali selezionati a garantire il più alto livello di affidabilità e ottime performance, tra questi:
- Ventose
- Compensatori di livello
- Generatori di vuoto
- Valvole ed elettrovalvole
- Regolatori
- Strumentazione
- Accessori
Raccorderia
Abbiamo consolidato un ricco catalogo con grande varietà di raccordi differenziati per materiale, forma, diametro, settore di impegno e tipo di connessione. Le nostre connessioni e raccordi per aria compressa e fluidi sono state ideate per garantire una soluzione funzionale e resistente nel tempo, migliorando la produttività e riducendo al minimo le perdite.
Offriamo prodotti veloci da installare, versatili e pensati per garantire ottime performance.

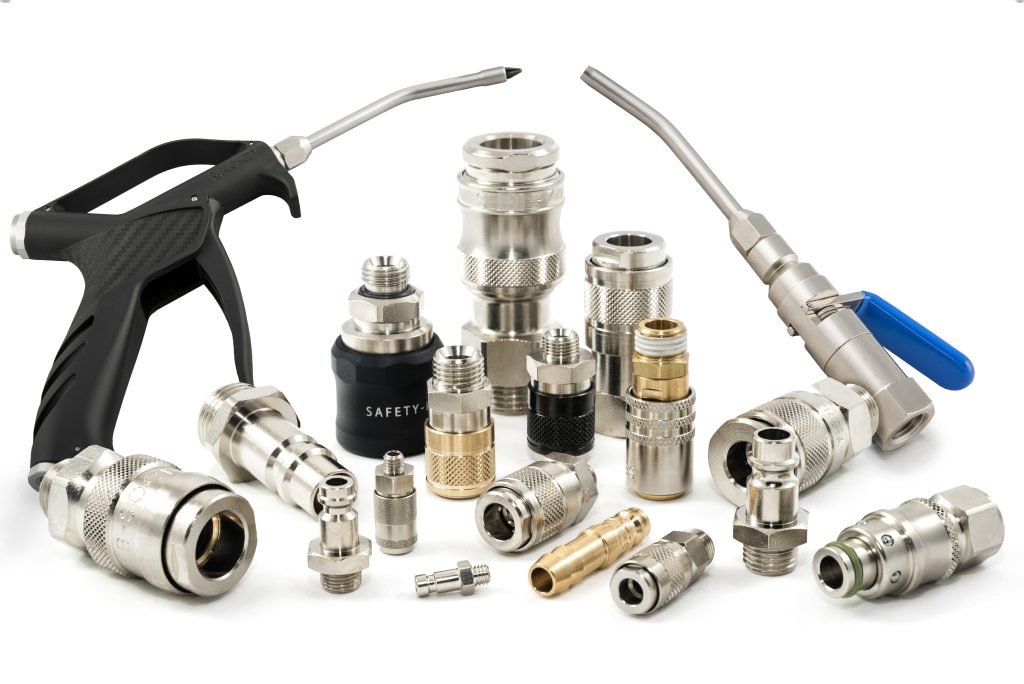

Innesti rapidi e pistole
Negli ultimi anni abbiamo arricchito la nostra offerta con numerose tipologie di innesti rapidi: in ottone nichelato o acciaio inox, a semplice o doppia intercettazione, per promettere alla nostra clientela soluzioni adatte ad ogni esigenza.
Le prese a innesto rapido Aignep sono la scelta migliore per veicolare i fluidi e l’aria ed assicurano prestazioni impeccabili, diversi tipi di applicazioni e un’altissima affidabilità.
Tutte le nostre proposte sono leggere, conformi alle norme di riferimento e garantiscono un ingombro ridotto.
Elettrovalvole per fluidi
Dal design robusto e dai materiali totalmente made in Italy, la proposta della linea FLUIDITY di Aignep è la soluzione migliore per il controllo di fluidi liquidi e gassosi, proponendo un’ampia scelta di elettrovalvole dedicate a queste funzioni. Prodotti che garantiscono performance ottimali, con differenziali di pressione minimo e massimo, le valvole FLUIDITY possono essere combinate con diverse tipologie di connessioni, selezionabili in ottone o acciaio inox.
La scelta delle bobine è studiata in funzione del risparmio energetico e nel rispetto delle normative internazionali.

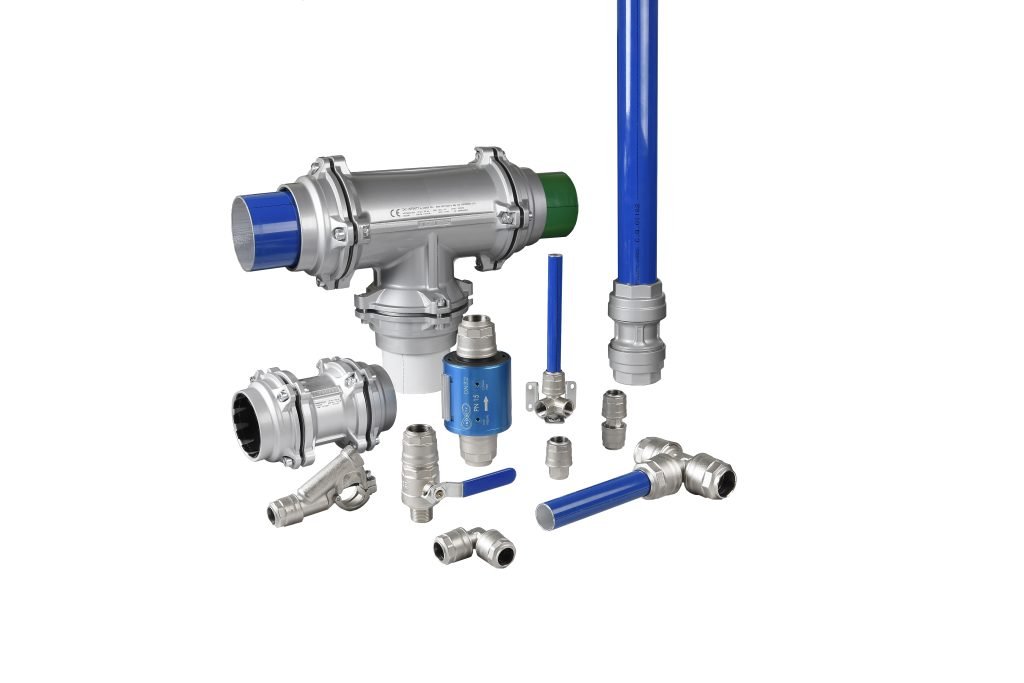

Rete aria compressa
La nostra offerta di prodotti per l’aria compressa si sviluppa intorno al marchio INFINITY, nato con l’obiettivo di proporre impianti tecnologici moderni, alternativa robusta e molto performante rispetto alle più tradizionali scelte in acciaio zincato o materiali plastici a incollare. Con componenti esclusivamente made in Italy, questa linea prodotta e ingegnerizzata esclusivamente da Aignep, leader del settore pneumatica, con la tecnologia a innesto rapido per ogni diametro, limitando così la necessità di ricorrere a specifici utensili.

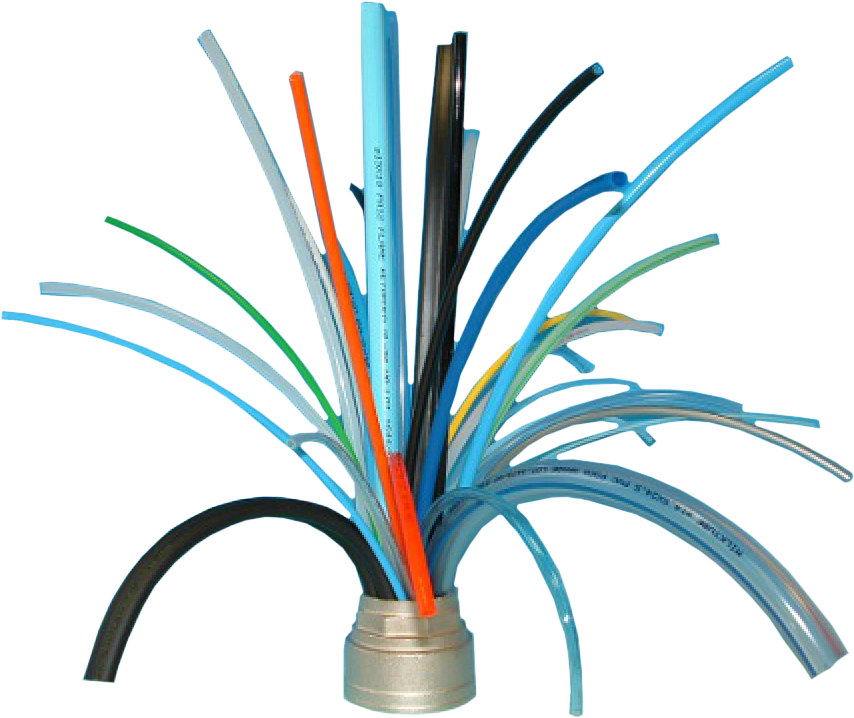

Tubi e spirali
Nella nostra offerta sono presenti tubi in:
- poliuretano
- poliammide PA12 PHL
- poliammide RILSAN PA11
- poliammide Nylon PA6
- polietilene PELD & PEMD
- COPEY™ PA Superflex & Trs
- PU-ALLOY™
- PU-ALLOY™ Soft
- TRIFLY RAY™
- PA-ALLOY™ 12.6
- PTFE (Teflon)
- PVDF (Kynarflex)
- PP
- poliammide RILSAN PA12
- poliammide PA11 PHL
- PVC
- ALDILA’ BIOFLY™
- ACCUAFLY™
… e non solo!
I principali settori trattati sono:
Trattiamo principalmente i seguenti settori:
- tecnico (industria, automotive, tubi e spirali per pneumatica, agricoltura, verniciatura, idraulica, ecc.)
- medicale (tubi monoestrusi, coestrusi, triestrusi, con riga, binati, tagliati, in bobina, ecc.)
- dentale (tubi per il collegamento acqua/aria tra poltrona dentistica e paziente)
- alimentare
- bevande
- latte (trasporto latte e linea vuoto)
Soffiaggio, raffreddamento e trattamento aria
Proponiamo lame d’aria modulari e dotate di un doppio flusso sulla lama centrale per ottenere una potenza massima. Nello specifico la nostra offerta è caratterizzata da:
- geometrie costruttive ottimizzate, capaci di massimizzare l’effetto “Coanda”
- un getto d’aria uniforma e di particolare potenza ideale per la pulizia di grandi e piccole superfici
- un doppio flusso di soffiaggio sulla lama centrale
- una manutenzione sporadica o nulla
- ampia possibilità di personalizzazioni sulla base delle singole applicazioni
La nostra proposta suggerisce la scelta delle lame d’aria di Serie AB, caratterizzate da una potenza massima e una precisione di soffiaggio dovuta al flusso doppio di aria sulla lama centrale e alla semplicità di fissaggio (data dalla presenza di due magneti in neodimio e di staffe che permettono l’orientamento della lama in base alle necessità specifiche).
Questi prodotti sono ottime soluzioni per applicazioni legate alla pulizia, al raffreddamento e/o all’asciugatura.
I raffreddatori serie VR e gli amplificatori serie AM sono usati insieme per introdurre aria fredda ed estrarre aria calda dal quadro elettrico contemporaneamente, usando un’unica mandata di aria compressa e garantendo:
- una ventilazione efficace del quadro elettrico
- una minimizzazione dei consumi di aria compressa
- un’ottimizzazione complessiva dei risultati di raffreddamento
Ventilare in modo adeguato l’aria calda generata dalle componenti elettriche e contemporaneamente procedere all’immissione di aria fredda nel quadro elettrico, sono i due passaggi necessari per garantire efficacia ed efficienza di raffreddamento. Nello specifico, con ventilazione ci si riferisce alla generazione di moti convettivi interni al quadro capaci di distribuire in modo efficace l’aria tra le componenti e allo stesso modo si intende l’espulsione di aria calda dal quadro stesso.
Inoltre, i due risultati ottenuti grazie all’utilizzo del sistema brevettato “Cooler Air Saving” sono:
- raffreddamento preciso e puntuale dei componenti che scaldano maggiormente il quadro (effetto dovuto ai raffreddatori Serie VR, flessibili nell’installazione e capaci di direzionare il flusso di aria fredda in modo preciso sulle principali fonti di calore grazie ai loro beccucci orientabili)
- adeguata ventilazione nel quadro elettrico, dovuta alla potenza di aspirazione e soffiaggio creata da amplificatori di flusso Serie AM, alimentati in modo diretto dal flusso di aria in scarico del raffreddatore.
Nell’immagine vediamo uno schema di come viene posizionato il sistema in un quadro elettrico:
- il raffreddatore VRX-500 (immagine 3) è alimentato da aria compressa mentre il flusso di aria fredda viene direzionato sulle componenti elettriche a più alto potere calorifero da beccucci orientabili (immagine 4), lo scarico di aria calda in uscita, invece, viene portato all’alimentazione dell’amplificatore di Serie AM convogliato dal tubo rosso (immagine 1)
- montato nella parte relativa all’immagine 2 si trova l’amplificatore: il montaggio a “passaparete” conferisce a quest’ultimo le sue caratteristiche funzioni di aspirazione ed espulsione di aria dal quadro. Nello schema riportato si può notare come il posizionamento in alto permette all’azione di estrazione di essere effettuata nella zona di accumulo di aria più calda, garantendo alle componenti elettriche che si trovano sul lato opposto alla fonte diretta un ambiente favorevole al loro funzionamento. Inoltre, laddove questo particolare montaggio non fosse possibile, come in installazioni su quadri che devono garantire una protezione IP, il semplice montaggio dell’amplificatore all’interno del quadro garantisce un ricircolo, capace di eliminare le concentrazioni di aria calda nei punti più lontani dalle fonti di aria fredda.
Questo sistema funziona molto bene anche accoppiato a condizionatori industriali se dotati di quadri come:
- quadri in cui il calore è prodotto (in maggior quantità) da un numero esiguo di componenti posizionati lontano da dove l’aria fredda del condizionatore viene immessa;
- quadri con componenti elettrici posizionati in modo che il passaggio dell’aria tra questi risulti difficoltoso;
- quadri grandi in cui l’aria fredda prodotta dal condizionatore fatica a raggiungere tutti i punti del quadro.
Importante è ricordare che il sistema Cooler Air Saving funziona con raffreddatori VRX-1000, VRX-500 e VRX-300 accoppiati ad amplificatori AM-40 e AM-20.
Oggi, in un settore sempre in evoluzione, anche il mercato ha esigenze sempre diverse e maggiori. Sono i dispositivi stand-alone, capaci di gestire autonomamente il loro funzionamento sulla base di parametri della temperatura dell’ambiente in cui lavorano, a essere in questa sezione i prodotti che andremo ad analizzare per non perdersi le ultime novità.
Le nostre centraline di controllo di temperatura XTRONIC (personalizzabili in base alle vostre esigenze) sono utili sia per il controllo remoto che in casi in cui vengono applicate direttamente sul raffreddatore. Sarà quindi sufficiente installare il dispositivo nel volume da raffreddare, allacciare i collegamenti elettrici e pneumatici e impostare il range di temperatura sul display della centralina. In questo modo il raffreddatore inizierà a funzionare solo quando lo percepirà necessario, per un mantenimento della temperatura senza incorrere a sprechi energetici connessi al consumo di aria compressa.
Ideati per il perfetto raffrescamento dei quadri elettrici: senza sprechi di energia!
Sono prodotti con caratteristiche come:
- hanno ∆t rispetto alla temperatura dell’aria di alimentazione per il flusso freddo che arriva a -40°c
- non richiedono l’utilizzo di prodotti chimici
- non richiedono manutenzione
- facili da installare: con flange o magneti al neodimio nel cabinet elettrico
- permettono la realizzazione di kit di distribuzione dell’aria fresca che generano
